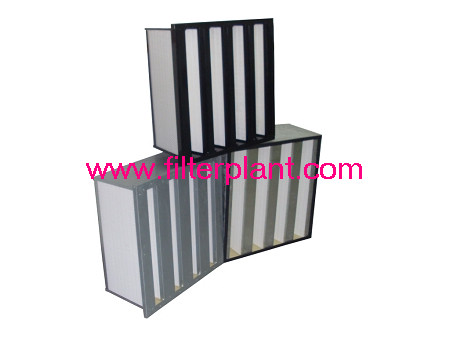

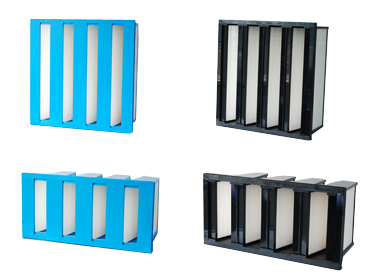

组合式中效过滤器/大风量/W型/V型过滤器结构
A、多片无隔板滤芯组成V型结构，安装在塑料的框架中，该高效过滤器使用低阻力、防水、阻燃的超细玻璃纤维滤纸。外框和法兰由重量较轻的聚丙乙烯制成，低重量有助于搬运和安装。
A、采用抗水型超细玻璃纤维滤纸，聚苯乙烯塑料外框可以完全焚烧废弃处理，它的过滤面积大，阻力低，使用寿命长适用于安装空间紧张的通风空调系统，带安装法兰框，可与常用的袋式过滤器互换。
C、一般带25mm厚安装法兰框，便于安装，它过滤面积大，阻力低，使用寿命长。
组合式中效过滤器/大风量/W型/V型过滤器优点
A、独特箱式结构设计,结构强度高
B、高效率、大风量、寿命长
C、超大滤面、阻力小、容尘量大
D、适用于高速气流环境
组合式中效过滤器/大风量/W型/V型过滤器产品特性
A、采用超细玻璃纤维滤料
B、占用空间小，使用风量大
C、四周用聚氨酯胶充分密封，确保无渗漏
D、外框:ABS铝合金框、镀锌框、塑胶框.
E、效率:F5、F6、F7、F8.
En779效率: F5(40%~55%)、F6(55%~65%)、F7(80%~85%)、F8(90%~95%).
F、温度:70°C最高持续温度.
G、建议阻力:600Pa(最经济阻力点：450Pa).
组合式中效过滤器/大风量/W型/V型过滤器应用范围
A、应用于医院手术室、半导体厂、微电子厂、制药厂及其他任何需要严格控制空气污染的场所；
B、洁净室通风空调系统的最末级过滤器，送风可直接满足万级、十万级空气洁净要求；
C、局部洁净区的送风管道系统。含危险性污染物的排风系统。结构紧凑的空气净化设备。
组合式中效过滤器/大风量/W型/V型过滤器使用条件
| 外框 | ABS塑料 | |
| 分隔物 | 热熔胶 | |
| 滤料 | 玻璃纤维 | 聚丙烯 |
| 密封条 | 阻燃材料 | |
| 使用最高温度 | 80℃ | |
| 使用最高湿度 | 80%RH | |
组合式中效过滤器/大风量/W型/V型过滤器性能参数
| 规格尺寸 (W×H×D)(mm) |
隔数 | 风量 (m3/h) |
过滤面积 (┫) |
容尘量 (g) |
初阻力 (面风速0.5m/s时) |
终阻力 | 过滤效率 |
| 285×285×295 | 2 | 900 | 5.2 | 470 | <=120Pa | 440Pa | PP料 85%@0.5μm |
| 595×595×295 | 3 | 2800 | 16.2 | 1460 | |||
| 595×595×295 | 4 | 3700 | 21.6 | 1950 | |||
| 610×610×295 | 5 | 4700 | 27.7 | 2490 | |||
| 915×610×295 | 6 | 5700 | 33.2 | 2990 | |||
| 285×285×295 | 2 | 900 | 5.2 | 460 | <=120Pa | 440Pa | PP料 99%@0.5μm |
| 595×595×295 | 3 | 2600 | 16.2 | 1430 | |||
| 595×595×295 | 4 | 3500 | 21.6 | 1900 | |||
| 610×610×295 | 5 | 4500 | 27.7 | 2440 | |||
| 915×610×295 | 6 | 5400 | 33.2 | 2920 | |||
| 285×285×295 | 2 | 1000 | 5.7 | 500 | <=120Pa | 440Pa | 玻纤 99%@0.5μm |
| 595×595×295 | 3 | 2900 | 17.8 | 1570 | |||
| 595×595×295 | 4 | 3800 | 23.8 | 2090 | |||
| 610×610×295 | 5 | 4900 | 30.4 | 2680 | |||
| 915×610×295 | 6 | 5900 | 36.5 | 3220 |
| 英制尺寸 | 实际尺寸 | 滤块 | 法兰 | 额定风量 | 面风速 | 初阻力 | 终阻力 | |||
| 英寸 | MM | V | 无/单/双 | M3/h | m/s | Pa | Pa | |||
| W*H*D | W*H*D | F6 | F7 | F8 | F9 | 2倍初阻力 | ||||
| 24*24*12 | 592*592*292 | 4V | 单法兰塑料框 | 3400 | 2.7 | 110 | 120 | 130 | 140 | 2倍初阻力 |
| 12*24*12 | 287*592*292 | 2V | 单法兰镀锌框 | 1700 | 2.7 | 110 | 120 | 130 | 140 | 2倍初阻力 |
| 24*12*12 | 592*287*292 | 4V | 单法兰镀锌框 | 1700 | 2.7 | 110 | 120 | 130 | 140 | 2倍初阻力 |
| 24*20*12 | 592*490*292 | 4V | 单法兰镀锌框 | 2500 | 2.7 | 110 | 120 | 130 | 140 | 2倍初阻力 |
| 24*24*12 | 592*592*292 | 4V | 单法兰镀锌框 | 3400 | 2.7 | 110 | 120 | 130 | 140 | 2倍初阻力 |
| 12*24*12 | 305*610*292 | 2V | 无法兰镀锌框 | 1700 | 2.5 | 110 | 120 | 130 | 140 | 2倍初阻力 |
| 24*24*12 | 610*610*292 | 4V | 无法兰镀锌框 | 3400 | 2.5 | 110 | 120 | 130 | 140 | 2倍初阻力 |
注：组合式中效过滤器-大风量/W型/V型过滤器可根据客户要求非标定制。
