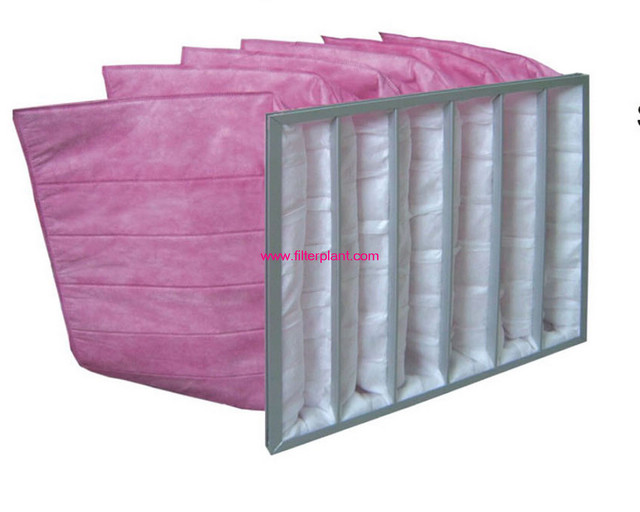

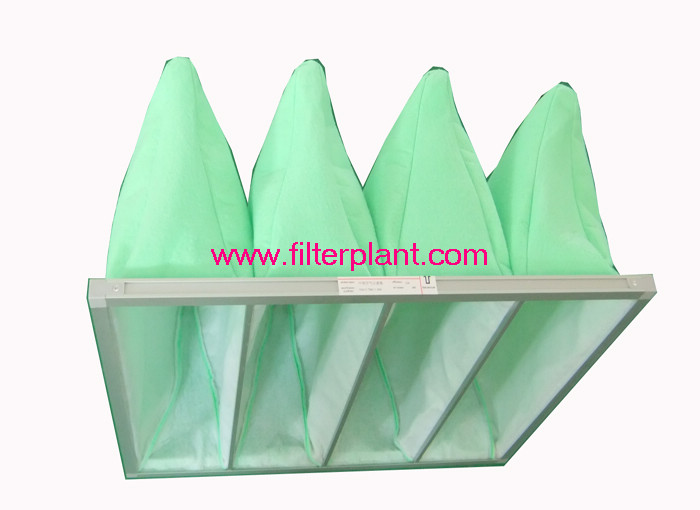

不织布袋式过滤器也叫中效袋式过滤器，因为其主要材料为不织布（无纺布）因此又称为无纺布袋式过滤器，常用于空调系统的中级过滤，适应于含尘浓度高的场合，采用优质化纤无纺滤料，容尘量大。主要用于过滤1-5μm的尘埃的粒子，具有阻力小、风量大的优点。
不织布袋式过滤器特性
1)采用超细合成纤维以特殊织法制成，避免旧式玻璃纤维材料所可能对人体造成的不适。
2)滤材内含静电纤维，对次微米（大小1μ或小于1micron）粉尘过滤效率特别良好，具有高捕尘力，高粉尘载量及高透气性。高使用寿命。
4)每个滤袋间以－金属条固定，增加滤网强度，并防止滤袋于高风速时，因风切之摩擦力而破裂。
5)每个滤袋均有六道隔片平均分于袋宽中，防止滤袋随风压过度膨胀、相互遮蔽而降低有效过滤面积与效率。
6)每个滤袋边均采用超音波方式熔合，具有良好之气密性及结合强度，不产生漏气或破裂。
不织布袋式过滤器常用外框
1)镀锌框（可选外框厚度：20mm、25mm）
2)铝合金（可选外框厚度：20mm、25mm、45mm）
4)塑料框（可选外框厚度：25mm）
不织布袋式过滤器用途
1)洁净空调系统的二级过滤。
2)高效过滤器之前置过滤。
不织布袋式过滤器结构
框架材料：铝型材、镀锌板框
密封胶：聚胺脂胶
使用滤料：玻纤滤纸、优质化纤无纺滤料
分隔物：热熔胶
特点：中效袋式过滤器袋式造型加大过滤面积、阻力小，是中央空调系统和集中通风系统中最常用的过滤器品种。
效率：F5、F6、F7、F8、F9，适用于不同场合
使用环境：温度范围、湿度范围
密封条：氯丁橡胶
我司生产的不织布袋式过滤器优点
1，耐水洗。我公司生产的袋式过滤器能清晰后重复使用，过滤器的使用寿命长达一年。
2，阻力小。特制化纤滤料，合理的结构，使袋式过滤器阻力降至最低水平。
3，性能稳定。本公司生产袋式过滤器的化纤滤料上不带静电，过滤指标中也就没有因静电暂时增强的成分。只要滤料不破损，清洗后过滤效率如初。
4，通用性强。袋式过滤器的结构和尺寸规格与国际通行的袋式过滤器统一。因此，适用于大多数中央空调和集中通风系统。
5，结构独特。外框采用专用铝型材或镀锌板框，便于完全回收、利用、优质U型铝合金压条，使滤袋结构阻力低，使用奉命长。
不织布袋式过滤器技术参数
| 型号 | 外形尺寸(mm) | 袋数 | 过滤面积 (m2) |
各效率规格下的初阻力@风量(Pa@m3/h) | |||
| 宽×高×深 | F5 | F6 | F7 | F8 | |||
| 24×24×24 | 592×592×600 | 8 | 6.4 | 19/2500
38/3600 |
34/2500
58/3600 |
44/2500
68/3600 |
58/2500
98/3600 |
| 24×24×22 | 592×592×550 | 5.9 | 21/2500
41/3600 |
37/2500
63/3600 |
48/2500
74/3600 |
63/2500
107/3600 |
|
| 24×24×18 | 592×592×450 | 4.8 | 26/2500
51/3600 |
45/2500
77/3600 |
59/2500
91/3600 |
77/2500
131/3600 |
|
| 24×24×15 | 592×592×375 | 4.0 | 31/2500
61/3600 |
54/2500
93/3600 |
70/2500
109/3600 |
93/2500
157/3600 |
|
| 20×24×24 | 490×592×600 | 6 | 4.9 | 21/2000
42/3000 |
36/2000
64/3000 |
46/2000
75/3000 |
61/2000
108/3000 |
| 20×24×22 | 490×592×550 | 4.4 | 23/2000
46/3000 |
39/2000
70/3000 |
51/2000
82/3000 |
67/2000
117/3000 |
|
| 20×24×15 | 490×592×375 | 3.0 | 33/2000
67/3000 |
57/2000
102/3000 |
74/2000
120/3000 |
98/2000
172/3000 |
|
| 20×24×12 | 490×592×300 | 2.4 | 41/2000
84/3000 |
72/2000
127/3000 |
93/2000
149/3000 |
122/2000
215/3000 |
|
| 12×24×24 | 287×592×600 | 4 | 3.2 | 20/1250
38/1800 |
34/1250
58/1800 |
44/1250
68/1800 |
58/1250
98/1800 |
| 12×24×22 | 287×592×550 | 2.9 | 22/1250
42/1800 |
37/1250
63/1800 |
48/1250
74/1800 |
63/1250
107/1800 |
|
| 12×24×18 | 287×592×450 | 2.4 | 26/1250
51/1800 |
45/1250
78/1800 |
59/1250
91/1800 |
78/1250
131/1800 |
|
| 12×24×12 | 287×592×300 | 1.6 | 39/1250
76/1800 |
68/1250
116/1800 |
88/1250
137/1800 |
116/1250
197/1800 |
|
| 12×24×24 | 287×592×600 | 3 | 2.5 | 25/1250
49/1800 |
44/1250
75/1800 |
57/1250
88/1800 |
75/1250
127/1800 |
| 12×24×15 | 287×592×375 | 1.6 | 40/1250
78/1800 |
70/1250
120/1800 |
91/1250
141/1800 |
120/1250
202/1800 |
|
| 12×24×12 | 287×592×300 | 1.2 | 50/1250
98/1800 |
87/1250
150/1800 |
113/1250
176/1800 |
150/1250
253/1800 |
|
不织布袋式过滤器应用场所
| 平均效率 | 滤材颜色 | 重量法 | 用途 |
| 90-95％ | 黄色 | 99% | 精密电子工业、国防工厂、无菌室、无菌厂房 |
| 80-85％ | 粉红色 | 98% | 石化工业、塑料工业、制药厂、
食品厂、涂装厂、电子厂、医院、实验室 |
| 60-65％ | 绿色 | 97% | 喷漆车室、学校、电脑房 |
| 40-45％ | 橘色 | 96% | 商业大楼、剧院、车站、航空站 |
| 30-35％ | 白色 | 92% | 中效过滤器之前置过滤器 |
