组合式中效过滤器 大风量/W型/V型过滤器

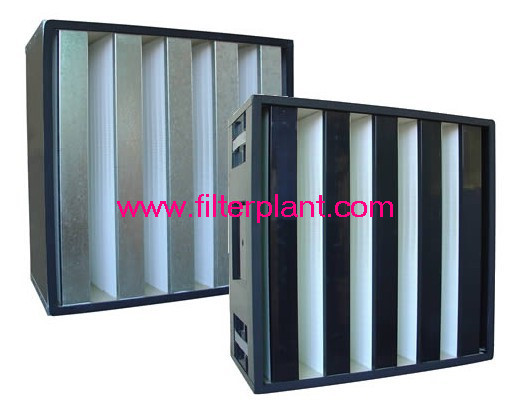

组合式中效过滤器/大风量/W型/V型过滤器结构
A、多片无隔板滤芯组成V型结构，安装在塑料的框架中，该高效过滤器使用低阻力、防水、阻燃的超细玻璃纤维滤纸。外框和法兰由重量较轻的聚丙乙烯制成，低重量有助于搬运和安装。
A、采用抗水型超细玻璃纤维滤纸，聚苯乙烯塑料外框可以完全焚烧废弃处理，它的过滤面积大，阻力低，使用寿命长适用于安装空间紧张的通风空调系统，带安装法兰框，可与常用的袋式过滤器互换。
C、一般带25mm厚安装法兰框，便于安装，它过滤面积大，阻力低，使用寿命长。
组合式中效过滤器/大风量/W型/V型过滤器优点
A、独特箱式结构设计,结构强度高
B、高效率、大风量、寿命长
C、超大滤面、阻力小、容尘量大
D、适用于高速气流环境
组合式中效过滤器/大风量/W型/V型过滤器产品特性
A、采用超细玻璃纤维滤料
B、占用空间小，使用风量大
C、四周用聚氨酯胶充分密封，确保无渗漏
D、外框:ABS铝合金框、镀锌框、塑胶框.
E、效率:F5、F6、F7、F8.
En779效率: F5(40%~55%)、F6(55%~65%)、F7(80%~85%)、F8(90%~95%).
F、温度:70°C最高持续温度.
G、建议阻力:600Pa(最经济阻力点：450Pa).
组合式中效过滤器/大风量/W型/V型过滤器应用范围
A、应用于医院手术室、半导体厂、微电子厂、制药厂及其他任何需要严格控制空气污染的场所；
B、洁净室通风空调系统的最末级过滤器，送风可直接满足万级、十万级空气洁净要求；
C、局部洁净区的送风管道系统。含危险性污染物的排风系统。结构紧凑的空气净化设备。
组合式中效过滤器/大风量/W型/V型过滤器使用条件
|
外框 |
ABS塑料 |
|
|
分隔物 |
热熔胶 |
|
|
滤料 |
玻璃纤维 |
聚丙烯 |
|
密封条 |
阻燃材料 |
|
|
使用最高温度 |
80℃ |
|
|
使用最高湿度 |
80%RH |
|
组合式中效过滤器/大风量/W型/V型过滤器性能参数
|
规格尺寸 |
隔数 |
风量 |
过滤面积 |
容尘量 |
初阻力 |
终阻力 |
过滤效率 |
|
285×285×295 |
2 |
900 |
5.2 |
470 |
<=120Pa |
440Pa |
PP料 |
|
595×595×295 |
3 |
2800 |
16.2 |
1460 |
|||
|
595×595×295 |
4 |
3700 |
21.6 |
1950 |
|||
|
610×610×295 |
5 |
4700 |
27.7 |
2490 |
|||
|
915×610×295 |
6 |
5700 |
33.2 |
2990 |
|||
|
285×285×295 |
2 |
900 |
5.2 |
460 |
<=120Pa |
440Pa |
PP料 |
|
595×595×295 |
3 |
2600 |
16.2 |
1430 |
|||
|
595×595×295 |
4 |
3500 |
21.6 |
1900 |
|||
|
610×610×295 |
5 |
4500 |
27.7 |
2440 |
|||
|
915×610×295 |
6 |
5400 |
33.2 |
2920 |
|||
|
285×285×295 |
2 |
1000 |
5.7 |
500 |
<=120Pa |
440Pa |
玻纤 |
|
595×595×295 |
3 |
2900 |
17.8 |
1570 |
|||
|
595×595×295 |
4 |
3800 |
23.8 |
2090 |
|||
|
610×610×295 |
5 |
4900 |
30.4 |
2680 |
|||
|
915×610×295 |
6 |
5900 |
36.5 |
3220 |
|
英制尺寸 |
实际尺寸 |
滤块 |
法兰 |
额定风量 |
面风速 |
初阻力 |
终阻力 |
|||
|
英寸 |
MM |
V |
无/单/双 |
M3/h |
m/s |
Pa |
Pa |
|||
|
W*H*D |
W*H*D |
F6 |
F7 |
F8 |
F9 |
2倍初阻力 |
||||
|
24*24*12 |
592*592*292 |
4V |
单法兰塑料框 |
3400 |
2.7 |
110 |
120 |
130 |
140 |
2倍初阻力 |
|
12*24*12 |
287*592*292 |
2V |
单法兰镀锌框 |
1700 |
2.7 |
110 |
120 |
130 |
140 |
2倍初阻力 |
|
24*12*12 |
592*287*292 |
4V |
单法兰镀锌框 |
1700 |
2.7 |
110 |
120 |
130 |
140 |
2倍初阻力 |
|
24*20*12 |
592*490*292 |
4V |
单法兰镀锌框 |
2500 |
2.7 |
110 |
120 |
130 |
140 |
2倍初阻力 |
|
24*24*12 |
592*592*292 |
4V |
单法兰镀锌框 |
3400 |
2.7 |
110 |
120 |
130 |
140 |
2倍初阻力 |
|
12*24*12 |
305*610*292 |
2V |
无法兰镀锌框 |
1700 |
2.5 |
110 |
120 |
130 |
140 |
2倍初阻力 |
|
24*24*12 |
610*610*292 |
4V |
无法兰镀锌框 |
3400 |
2.5 |
110 |
120 |
130 |
140 |
2倍初阻力 |
注：组合式中效过滤器-大风量/W型/V型过滤器可根据客户要求非标定制。
