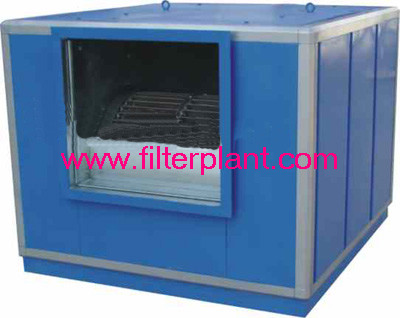

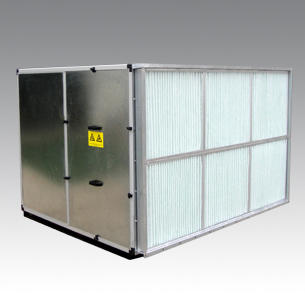

中效过滤排风机箱 初中效风机箱

中效过滤排风机箱也叫初中效风机箱，是空气调节系统的送排风设备，可将室内有污染气体经过过滤后排出室外，用作加压、过滤送风，是洁净室好的初、中、（高）效过滤的空气净化装置之一，中效过滤排风机箱同时具有过滤送风功能，安装简易，使用方便，结构合理等优点，对改善工艺条件，提高产品质量和成品率具有良好效果。广泛应用于医药、医疗、食品、电子、精细化工、精密仪器等行业空气净化系统和一般舒适性空调系统的送风和排风。

中效过滤排风机箱根据使用场合的不同分为户内型和户外型;

中效过滤排风机箱按功能分为：

1.普通风机箱

2.粗效过滤风机箱

3.中效过滤风机箱

4.高效过滤风机箱

5.活性碳吸附风机箱

中效过滤排风机箱选用要点

1.风机箱选用控制参数为风量、全压、效率、噪声以及电机功率等。有离心式和轴流式。

2.通风机由于设置了风机箱，有利于消声。

3.通风机选型时，应考虑管路系统的漏风损失、计算误差，以及通风机实际风量、风压的负偏差，一般采用风量为1.05～1.1，风压为1.10～1.15的安全系数。但也不采用过大，以防止通风机长期处在低效率区运行。

4.注意管网阻力特性与通风机特性的匹配关系。为使通风机能稳定运行，应使通风机在其最高效率点附近工作,通风机的工作点位于性能曲线中全压峰值点的右侧（即大风量侧，且一般位于全压峰值的80%）。

中效过滤排风机箱安装说明

1.通风机应尽可能布置在地坪上或平台上，以便维护和检修；离心通风机当配用的电机功率小于或等于75kW时，可不装设仅为启动用的阀门。当因排送高温烟气或空气而选择离心锅炉引风机时，应设启动用的阀门，以防冷态运转时造成电机过载。

2.通风机安装台座（基础）应具有足够的强度、稳定性和耐久性，台座的振动应满足下列规定：

1)基础装置的自振频率不得大于电机和通风机转速的1/3；

2)通风机运转时的振动速度与通风机静止时的振动速度的差需大于3倍以上。

3.通风机进出口与风管之间连接，应设柔性接头。进风管、出风管等装置应有单独支撑，并由基础或与建筑物其他构件支撑牢固，机壳不应承受其它机件的重量。

4.通风机安装在建筑物构件上时，应采取隔振措施。

中效过滤排风机箱特点

1、品种、规格多，风量、风压选择范围广。

2、配有多方位进出风口，机组可采用吊顶式、落地式安装，便于安装同时利于工程设计。

3、机组具有噪声低、震动小、风量大、体积小。

4、采用全金属可拆卸框架和内帖隔热吸声板，可现场拆装，安置灵活。

5、采用耐高温结构板、电动机及传动部件均安置在风机箱外端。可排放280℃以上的高温烟气连续运行100分钟以上。

中效过滤排风机箱结构特点

1)中效送风机箱一般由初效、新回风混合段、风机段和中效出风段组成。基本部件有风机、空气过滤器、风量调节阀及箱体组成，箱体护板采用冷板钢板经除静电烤漆，所有结合部位均铺设自粘密封垫，结构新型，外形美观，耐腐蚀，密封保温性能好等优点。
2)中效风机箱有低噪声外转子风机、过滤器以及铝合金外框和面板组成的保温箱体等组成。可作为净化系统的排风或回风用，也可作为空调净化系统的送新风用。
3)风机箱配置：风机箱形式可选择落地式或吊顶式安装，进、出风口尺寸及方向可根据用户的要求加工生产，可根据用户需求配置粗效、中效或高效空气过滤器，亦可根据用户要求的风量、全压、功率等特殊配置。

中效过滤排风机箱维护说明

1、本机组严禁输送含腐蚀性、易燃易爆气体的空气，适宜输送空气温度范围为-20℃至50℃，开机调试前须先点动风机，确认风机运转方向正确，运行时如有异响，须立即停机检查风机。

2、用户应经常检查过滤器是否阻塞，经常更换，保持清洁（建议每月检查一次）。如机组设置压差表和压差报警装置（选配件），应严格按照压差表和设定的报警条件进行过滤器的更换工作。当过滤器的实际阻力达到初始运行阻力的2～3倍时，必须更换过滤器。过滤器的初始阻力：初效过滤器初阻力一般为50Pa，中效过滤器初阻力为75Pa，高效过滤器初阻力为220Pa。活性炭过滤器的更换周期与有害物质浓度有关，活性碳的吸附容量达到饱和点后即到使用寿命，须及时更换吸附单元内的活性碳。

3、每年应对风机进行一次维护保养，例如清洁叶轮上的污垢等。

活性碳排风机箱说明

活性碳过滤机组是利用活性炭的吸附原理，并结合活性炭杀菌技术，能有效吸附和分解各种有害气体，消除异味，杀灭空气中的微生物。一般可用于排风处理或循环送风系统，广泛适用于医药、电子、动物房、核工业、军事工程以及化工工程中的空气净化处理，其应用范围广泛，适应性强。
